PS-PERMAG
Eigenschaften

PS-PERMAG: Software zur einfachen, schnellen und kostengünstigen Berechnung dauermagnetischer Felder

Liste der Eigenschaften
  • Simple Problemdefinition mittels Eingabe der Magnetmaße, Polzahl und Remanenz
  • Feldberechnung außerhalb und innerhalb der Magneten
  • Sofortige Berechnung aller drei Feldkomponenten, des Feldbetrags sowie weiterer Größen
  • Umfasst Zylinder- und Blockmagnete sowie Segmente mit regelmäßiger und unregelmäßiger Polstruktur
  • On-Axis Sensormagnete mit optionalen Bohrungen und Rändern

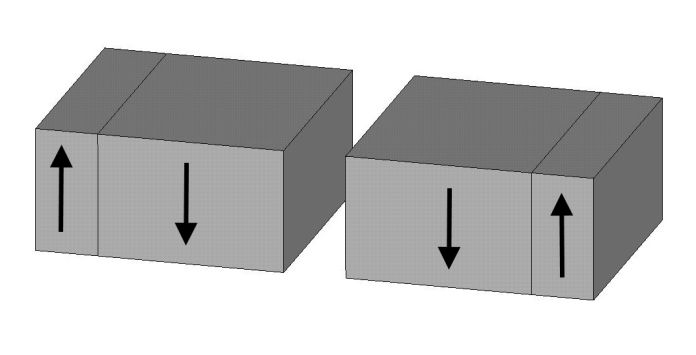

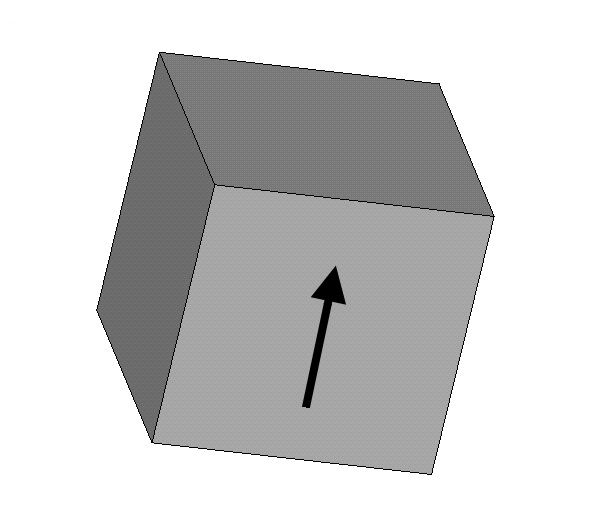

  • Mit Blockmagnet-Werkzeug (Cuboid-kit) für die Anordnung willkürlicher Magnetblöcke mit unterschiedlicher Größe und Magetisierung. Frei wählbare Polarisationsrichtung für jeden Block ab Version 3.2
  • Nun auch mit axial-mehrpoligen Magnetlagern und drehbaren Ergebnis-Koordinatensystemen
  • Inklusive weichmagnetischer Materialien und Kräfte für ausgewählte Magnetarten, auch mit Konfigurationen für elektrische Maschinen
  • NEU: Multipolar polarisierte Cuboide nun mit optionaler bogenförmiger Magnetisierung!
  • NEU: Variabel einstellbare Formen der Polarisation zwischen sinsuförmig bis starr trapezoidal für multipolare Cuboide sowie multipolar axial und radial magnetisierte Zylindermagnete !
Mobirise
  • Ausgabe aller Feldkomponenten in zylindrischen und kartesischen Koordinaten
  • Berechnung von Motorcharakteristika für elektrische Gleichstrommaschinen
  • Berechnung der Feldwinkel mit den Achsen des jeweiligen Koordinatensystems
  • Fourieranalyse periodischer und nichtperiodischer Magnetfeld-Verteilungen
  • Kreisförmige und lineare Pfade für alle Arten von Magnetkonfigurationen, auswählbare Ergebniskoordinaten
  • Ausgabe von Feldern und Winkeln graphisch und in Tabellenform
  • ASCII-Export zur Weiterverarbeitung in externer Software
  • Umfangreiches HTML-Hilfesystem
  • NEU: Ausgabe von planaren Vektorsummen sowohl in kartesischen als auch zylindrischen Koordinaten !
Mobirise
Laden Sie sich die Liste der Eigenschaften von PS-PERMAG als Pdf-Datei, um einen Vergleich der Features älterer Versionen mit denen der neuesten Version 3.3 zu erhalten.
Mobirise

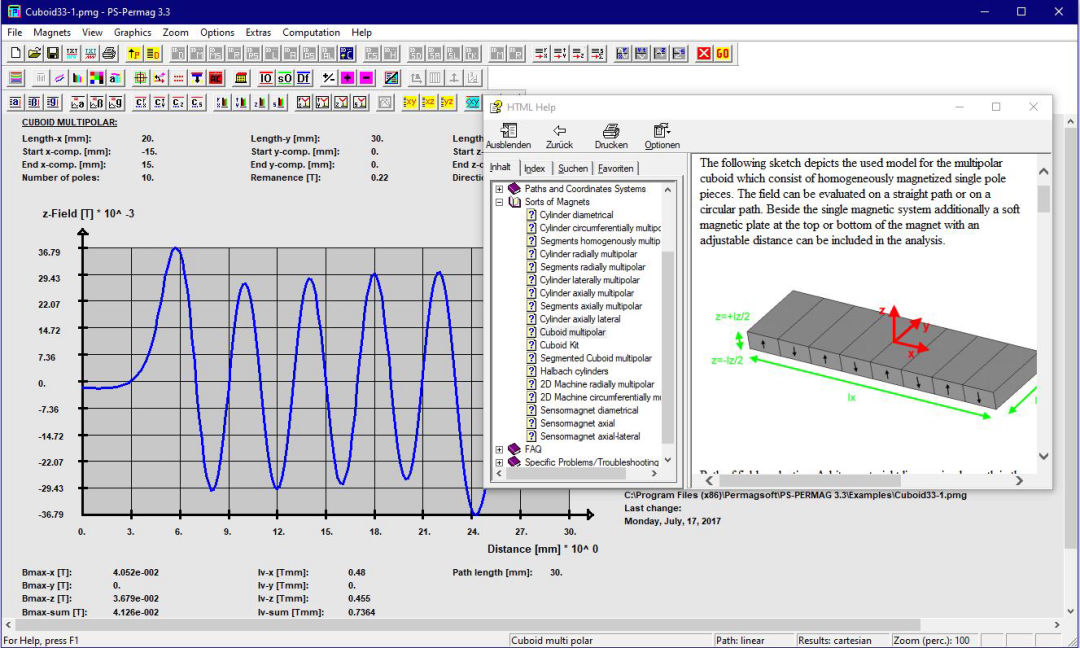

Ausgabe magnetischer Feldkomponenten

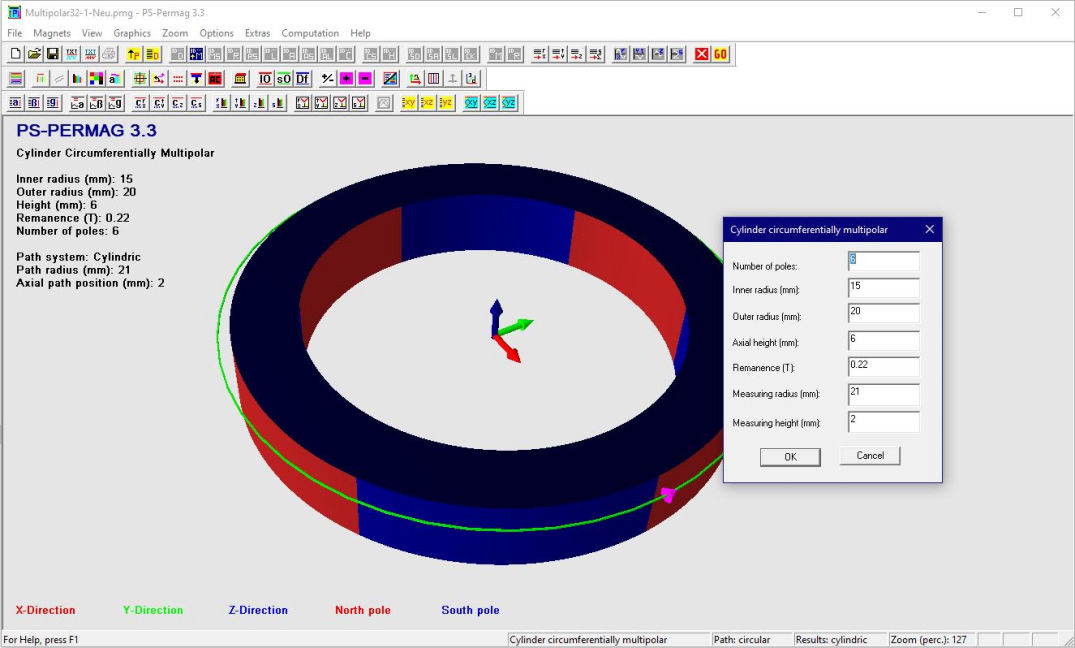

PS-PERMAG berechnet alle Feldkomponenten auf kreisförmigen und linearen Pfaden in kartesischen und zylindrischen Koordinaten. Daneben werden eine Vielzahl weiterer Parameter ermittelt. Die Software besitzt ein sehr detailliertes Hilfesystem. Unser Online- Tutorium ermöglicht neuen Usern eigene Probleme schon nach etwa 30 Minuten Einarbeitungszeit zu lösen.

Mobirise

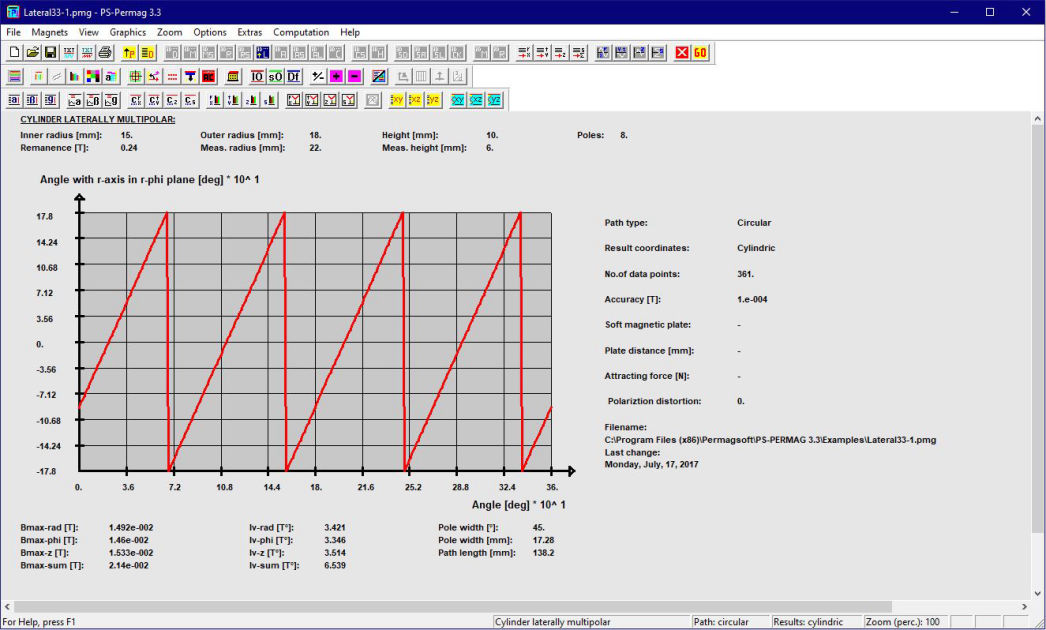

Ausgabe von Feldwinkeln

PS-PERMAG liefert abgeleitete Parameter wie Feldwinkel in unterschiedlichen Koordinatenebenen, Feldintegrale, Fourierreihen oder Haftkräfte auf einfache weichmagnetische Bauteile. Alle Ergebnisse können in Form von Listen oder graphisch angezeigt werden. Feldergebnisse oder Feldwinkel lassen sich ausserdem exportieren und damit in anderen Programmen verwenden.

Gehen Sie zu PS-PERMAG Screenshots um weitere ausführliche Details zur Software anzusehen
PS-PERMAG Screenshots

PS-PERMAG

Übersicht Magnetisierungsarten und Geometrien:

np=Anzahl Pole pro Polfläche. Mit *S* markierte Magnetklassen schliessen die Behandlung einfacher weichmagnetischer Geomtrien mit ein

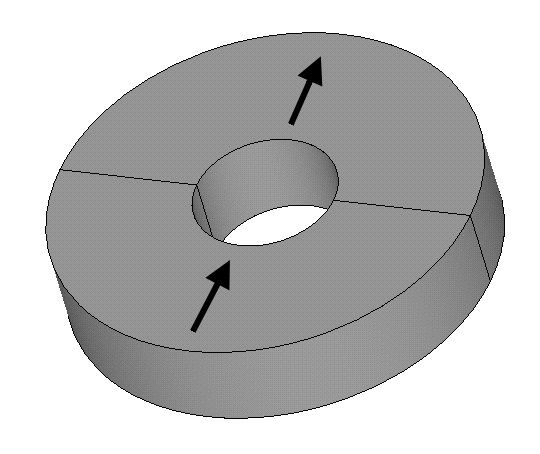

D - Diametral magnetisierte Zylinder

np=2

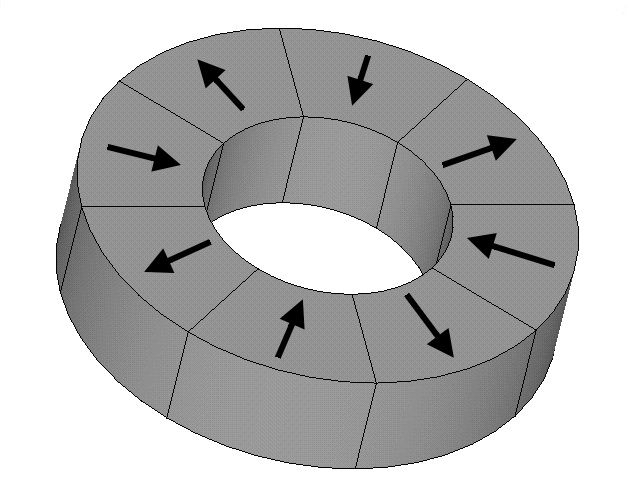

M - Multipolar homogen magnetisierte Zylinder

np=4 bis np=256

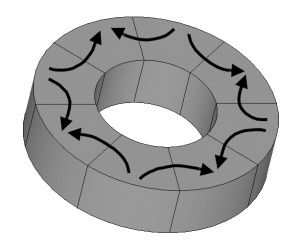

L - Multipolar lateral magnetisierte Zylinder

np=4 bis np=256
NEU: Mit variabler Polarisationsform !

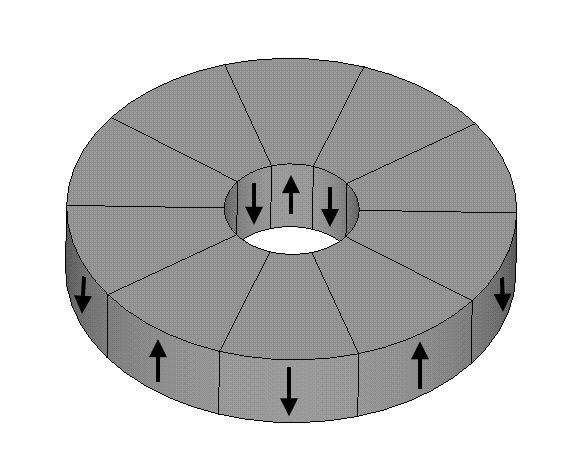

A - Multipolar axial magnetisierte Zylinder *S*

np=1 bis np=256

A - Multipolar axial magnetisierte Zylinder *S*

np= 1 bis 256 hier mit weichmagnetischer Platte


A - Multipolar axial magnetisierte Zylinder *S*

np=1 bis np=256 als axiales Magnetlager

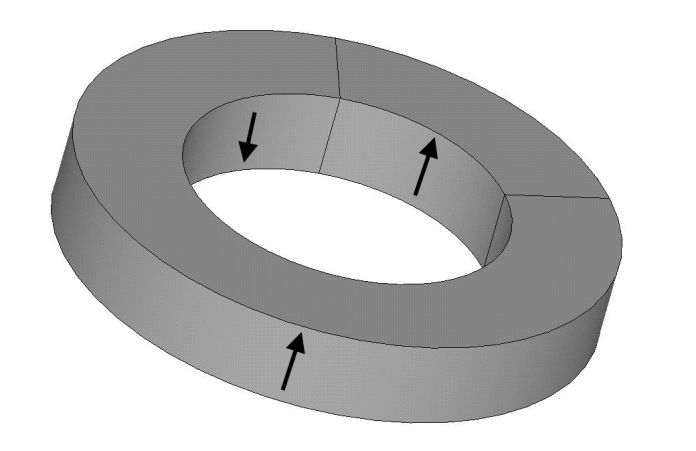

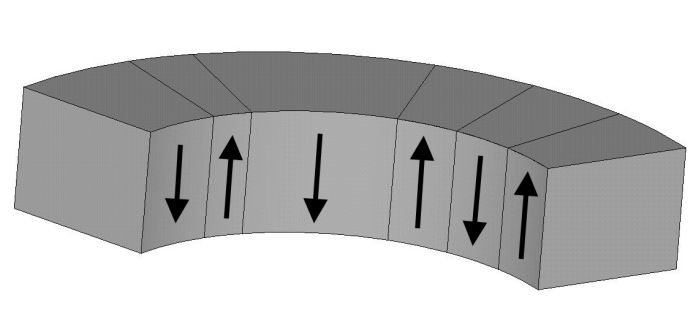

AS - Axial magnetisierte Zylinder-Segmente *S*

np=1 bis np=8

AS - Axial magnetisierte Zylinder-Segmente *S*

np=1 bis np=8, hier als Vollzylinder mit unregelmäßiger Polung

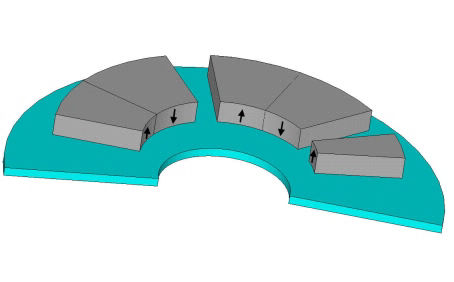

 AS - Axial magnetisierte Zylinder-Segmente *S*

np=1 bis np=8, hier mit weichmagnetischer Platte

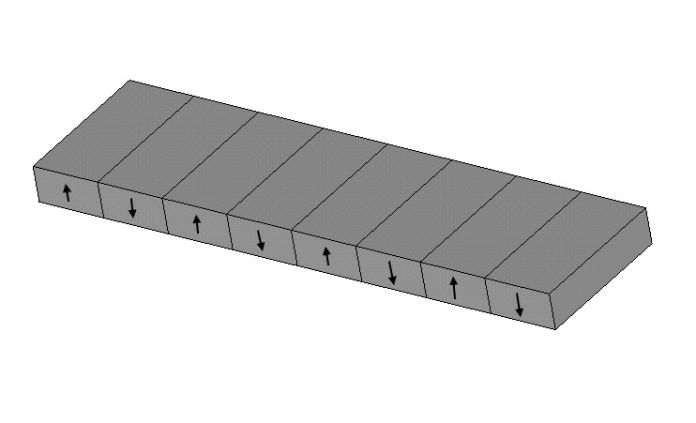

 C - Multipolar magnetisierte Quader *S*

np=1 bis np=256
NEU: Auch mit bogenförmiger Magnetisierung und variabler Polarisationsform !

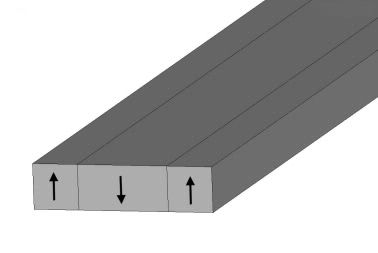

 C - Multipolar magnetisierte Quader *S*

np=1 bis np=256, hier mit unipolarer Magnetisierung
NEU: Auch mit bogenförmiger Magnetisierung variabler Polarisationsform !

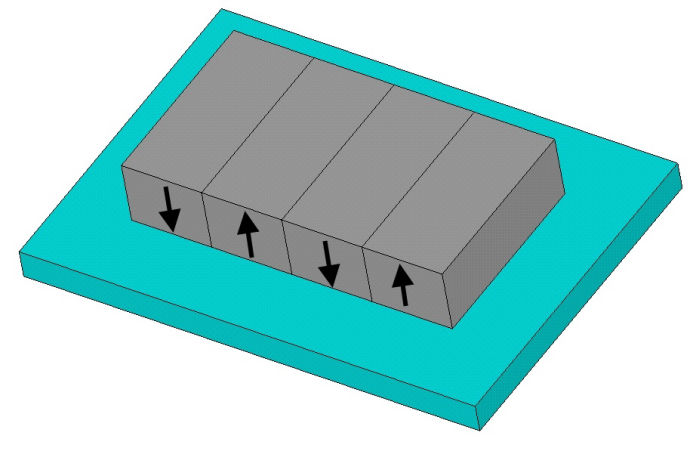

 C - Multipolar magnetisierte Quader *S*

np=1 bis np=256, hier mit weichmagnetischer Platte

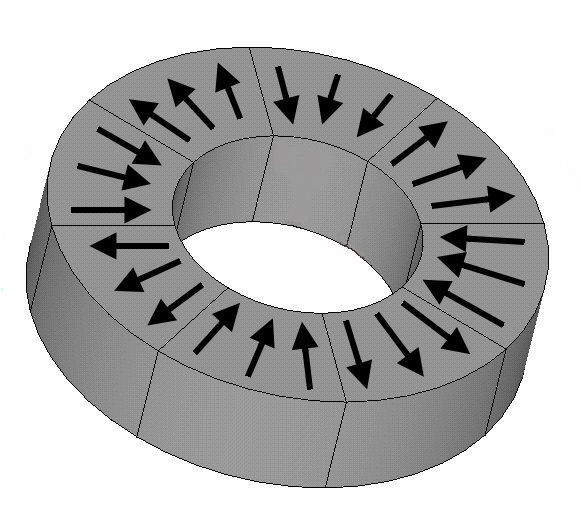

R - Multipolar radial magnetisierte Zylinder

np=1 bis np=256

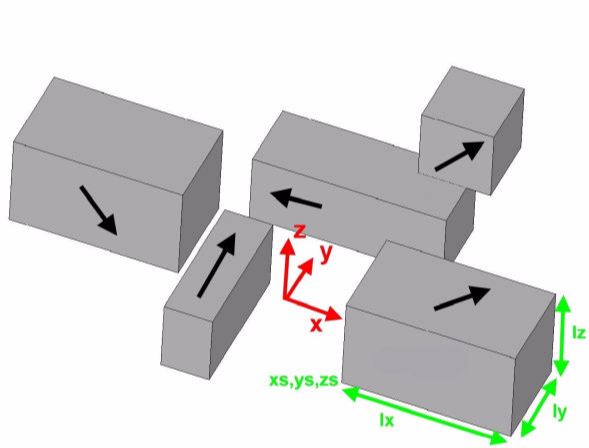

CK - Cuboid-Kit

Anzahl Blöcke  1 to 8

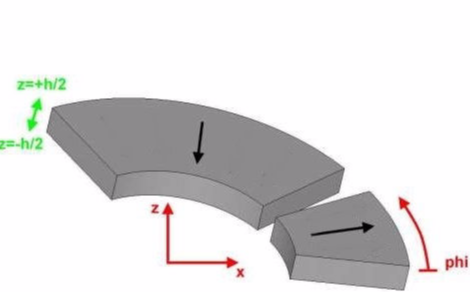

MS - Multipolar homogen magnetisierte Zylindersegmente mit unregelmäßigen Polmustern

np=1 bis np=8h

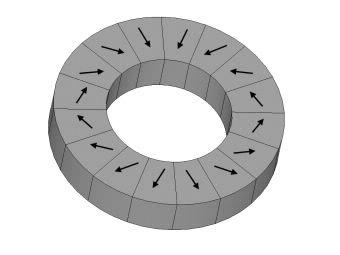

H - Halbach-Magnetisierung

np=2 bis np=40, mit kontnuierlicher als auch segmentierter Magnetisierung

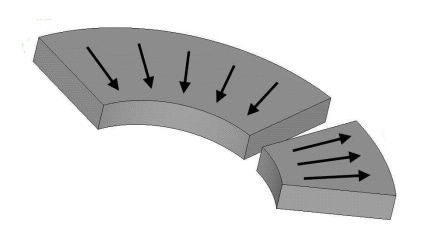

RS - Multipolar radiale Zylinder-Segmente mit unregelmäßgen Polmustern

np=1 bis np=8

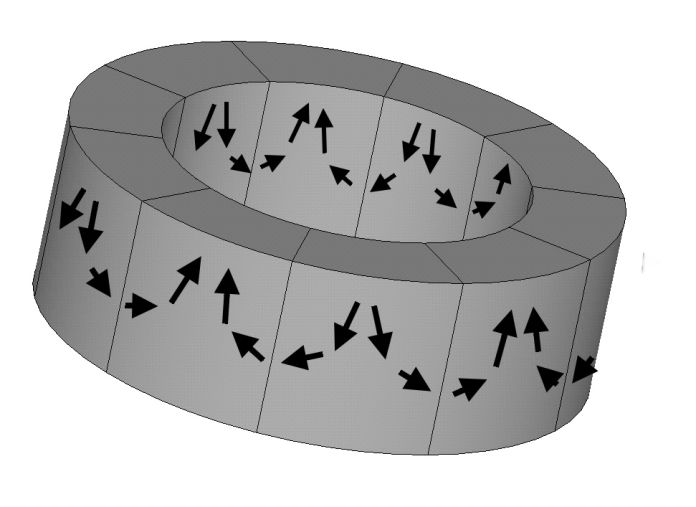

AL - Axial-lateral (bogenförmig) magnetisierte Zylinder

np=4 bis np=256
NEU: Mit variabler Polarisationsform !

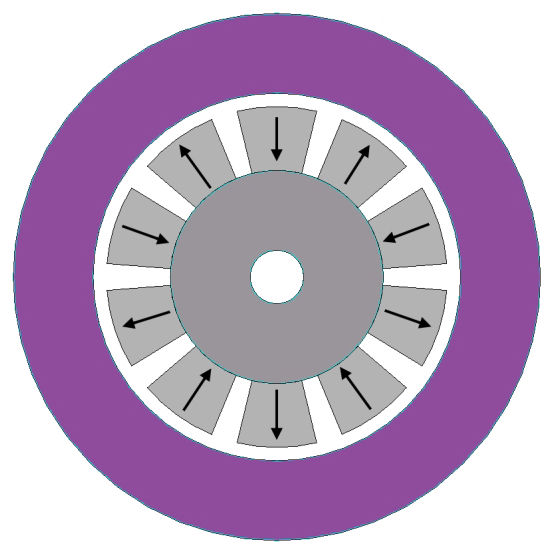

2DM, 2DR - 2D Rotormodelle für elektrische Maschinen *S*

np=2 bis np=256, hier innerer Rotor, multipolar homogene oder radiale Magnetisierung

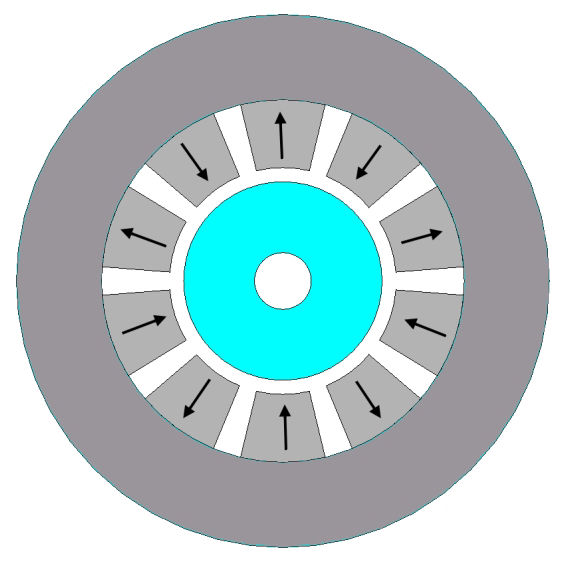

2DM, 2DR - 2D Rotormodelle für elektrische Maschinen *S*

np=2 bis np=256, hier äußerer Rotor, multipolar homogene oder radiale Magnetisierung

CS - Multipolar magnetisierte Quadersegmente *S*

np=1 bis np=8

CS - Multipolar magnetisierte Quadersegmente *S*

np=1 to np=8, hier einschließlich Luftspalt zwischen den Segmenten

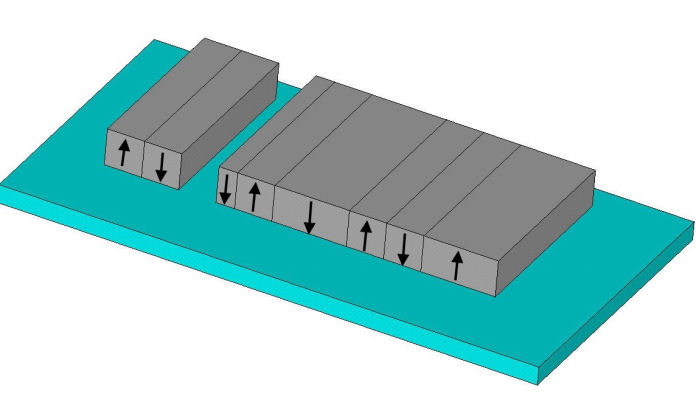

CS - Multipolar magnetisierte Quadersegmente *S*

np=1 bis np=8, hier einschließlich Luftspalt und weichmag. Platte

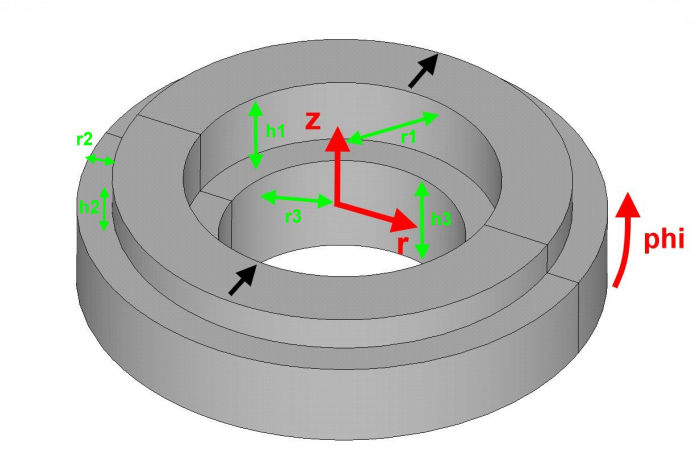

SD - Zweipolig diametraler Sensormagnet

mit bis zu vier willkürlich gewählte Vertiefungen und Absätzen, np=2

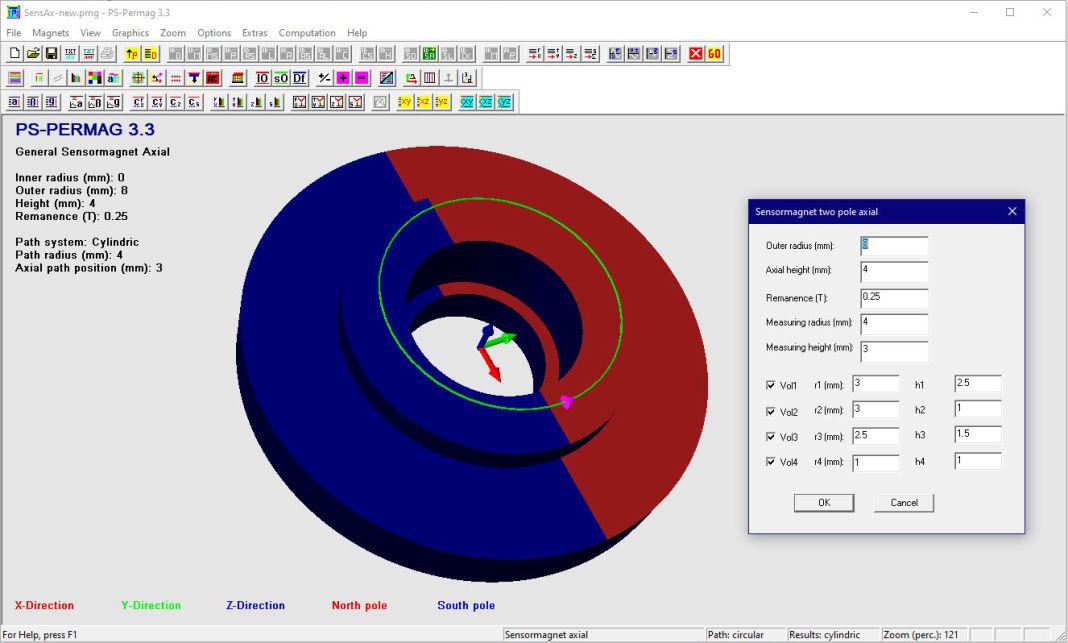

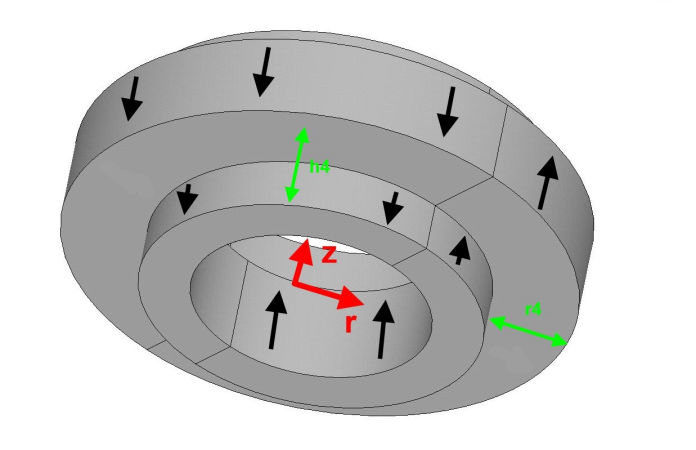

SA - Zweipolig axialer Sensormagnet

mit bis zu vier willkürlich gewählte Vertiefungen und Absätzen, np=2

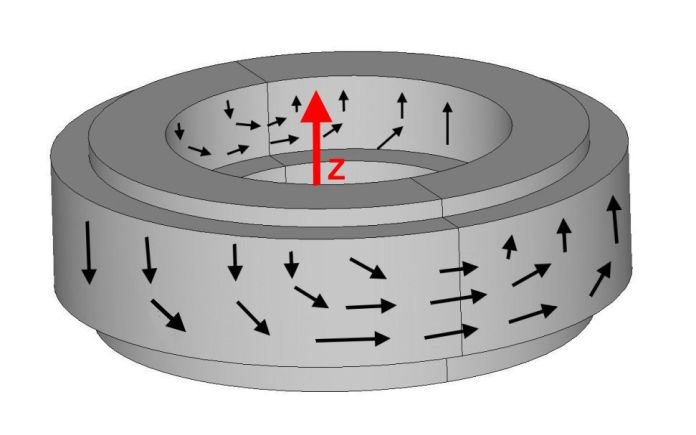

SL - Zweipolig axial-lateraler Sensor- Magnet mit einseitig bogenförmiger Magnetisierung

mit bis zu vier willkürlich gewählte Vertiefungen und Absätzen, np=2

Gehen Sie zu PS-PERMAG-Screenshots  für weitere detaillierte Beispiele. Gehen Sie auf Tutorien wo Sie schnell und einfach die Bedienung von PS-PERMAG erlernen können. 30-45 sollten dazu ausreichend sein. Gehen Sie auf Download Demo um eine Demo-Version herunterzuladen. PS-PERMAG Bestellung zeigt Ihnen die Details wie Sie eine kostengünstige Lizenz des Programms ordern können.
